Belajar Gerbang Logika Dasar beserta Simbolnya



Logika Digital dapat dipresentasikan dengan beberapa cara yang meliputi :

  1. Tabel Kebenara ( Truth Table )

Merupakan Tabel yang menyediakan suatu daftar setiap kombinasi yang mungkin dari masukan – masukan biner pada sebuah rangkaian digital dan keluaran – keluaran yang terkait. Sebagai Ilustrasi Bila Variabel Input 1 maka ada 2 kemingkinan input  yaitu 0 dan 1. Apabila Variabel Input 2 maka ada 4 kemungkinan input 00 / 01 / 10 / 11. Jadi apabila input n makan ada 2n kemungkinan kombinasi Input.

  1. Ekpresi Boolean

Merupakan Pernyataan yang mengekspresikan logika pada sebuah format fungsional

  1. Diagram Gerbang Logika

Macam – macam gerbang Logika Dasar ada 3 yang meliputi :

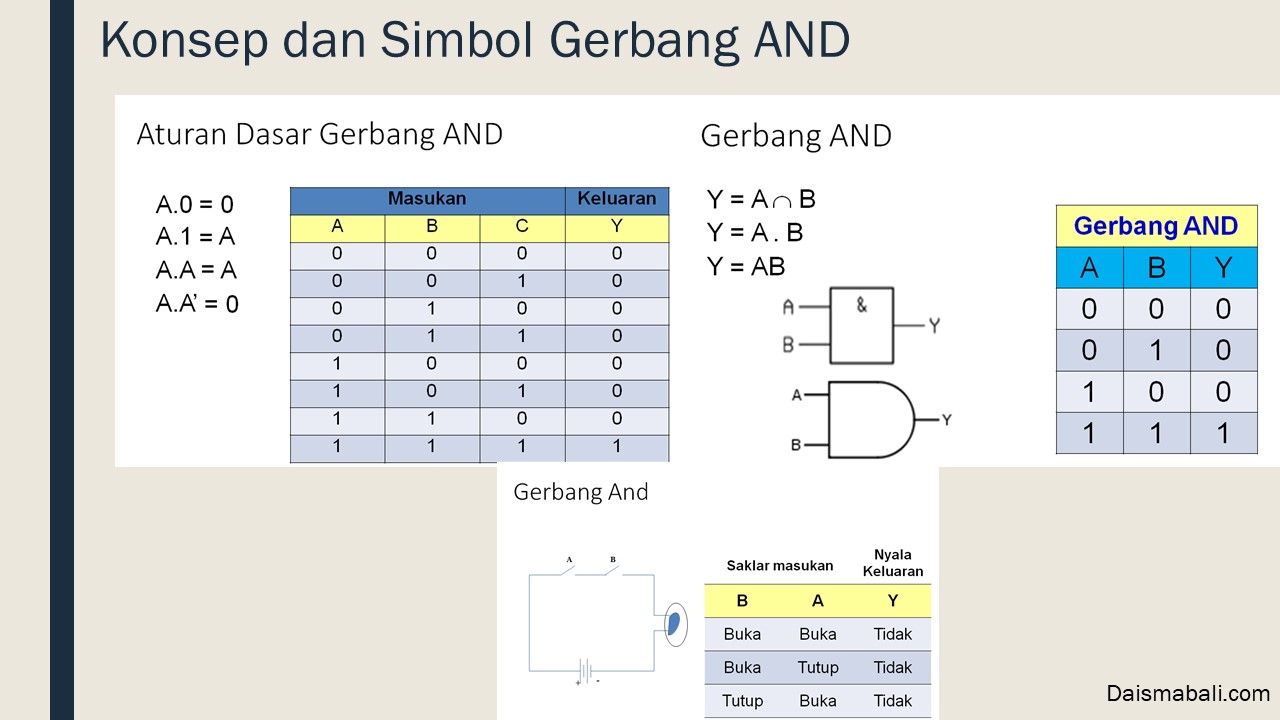

Gerbang AND

Gerbang AND adalah gerbang yang Akan menghasilkan nilai 1 / benar apabila semua inputan bernilai 1 / benar selain itu kan bernilai 0. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika AND dalam sistem digital :

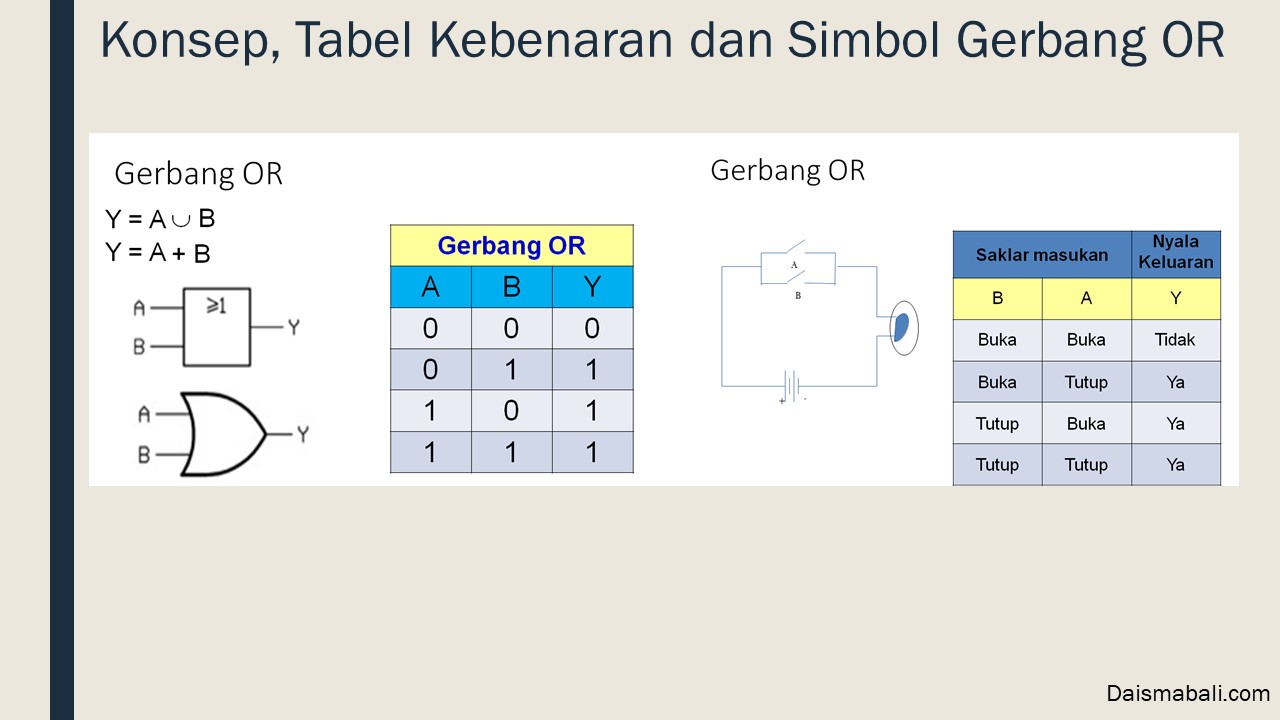

Gerbang OR

Gerbang OR adalah gerbang yang Akan menghasilkan nilai 1 / benar apabila salah satu inputan bernilai 1 / benar jika semua bernilai 0 / salah  maka kan bernilai 0. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika OR dalam sistem digital :

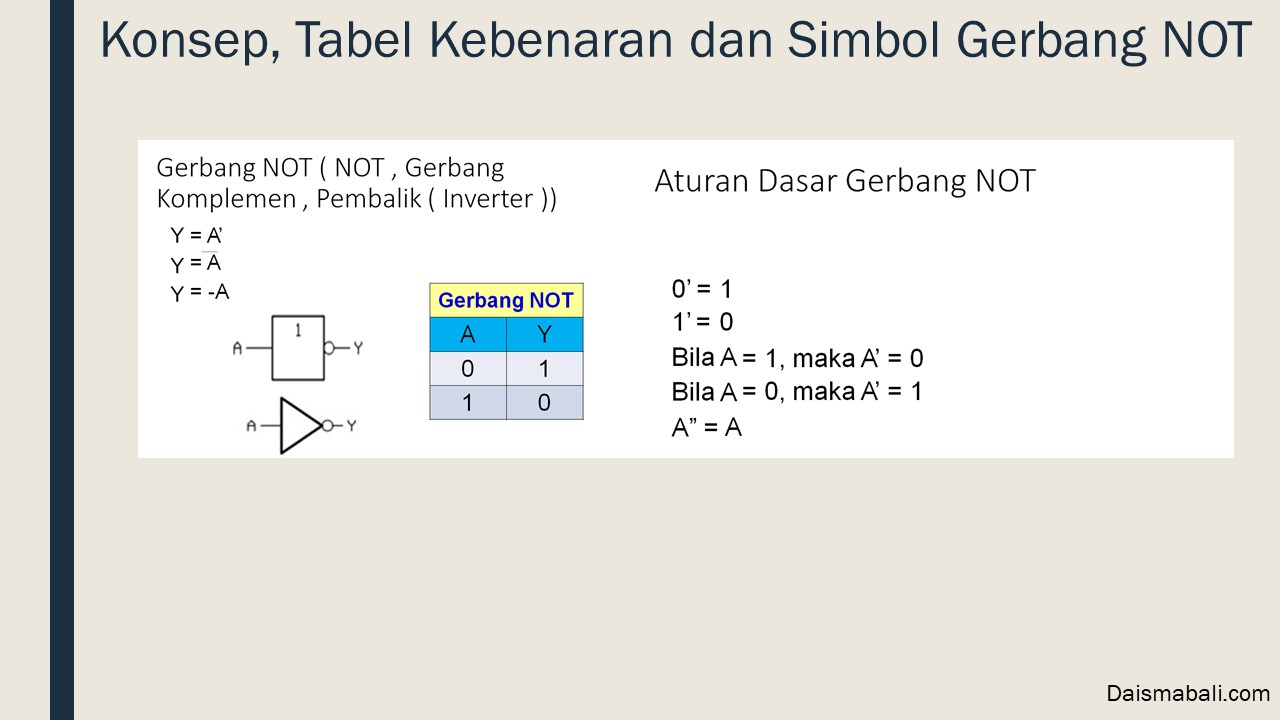

Gerbang NOT

Gerbang NOT adalah gerbang yang Akan membalikkan suatu Nilai. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika NOT dalam sistem digital :

Dari gerbang Logika Dasar tersebut ada turunannya yang lebih kompleks yang meliputi :

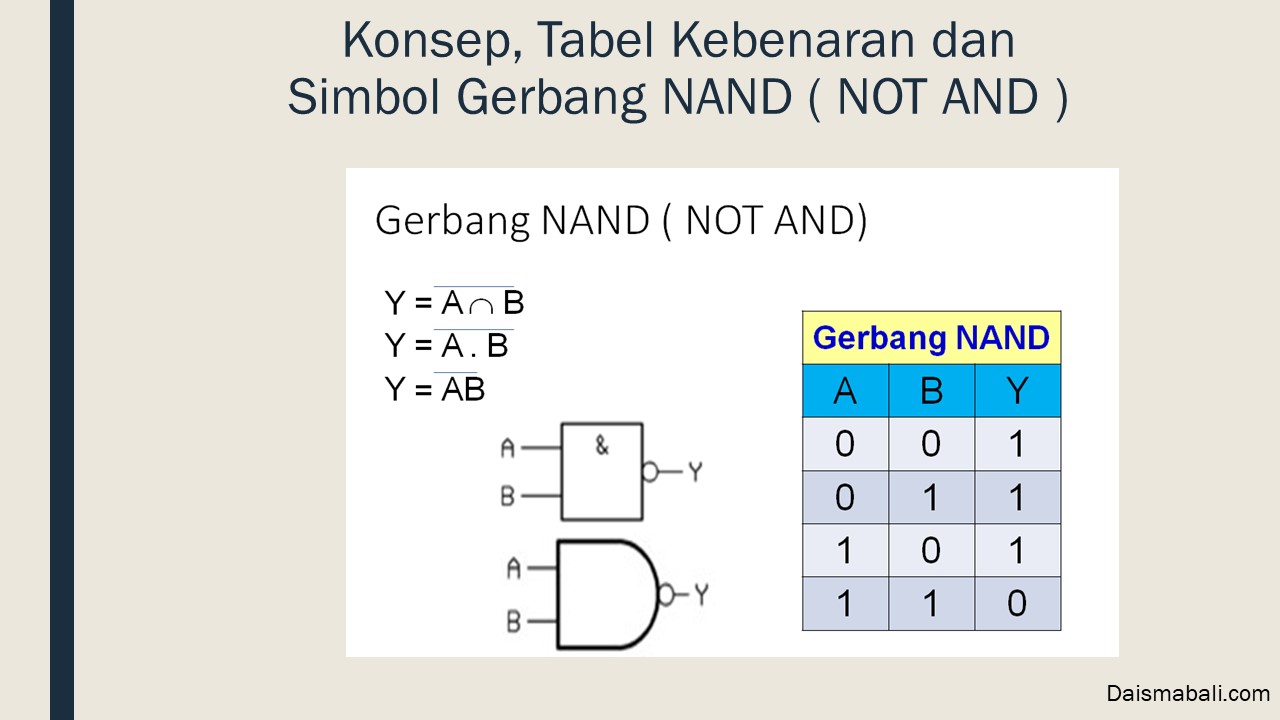

Gerbang NAND

Gerbang NAND ( Not And ) adalah gerbang yang Akan membalikkan Nilai dari Hasil Gerbang AND. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika AND dalam sistem digital :

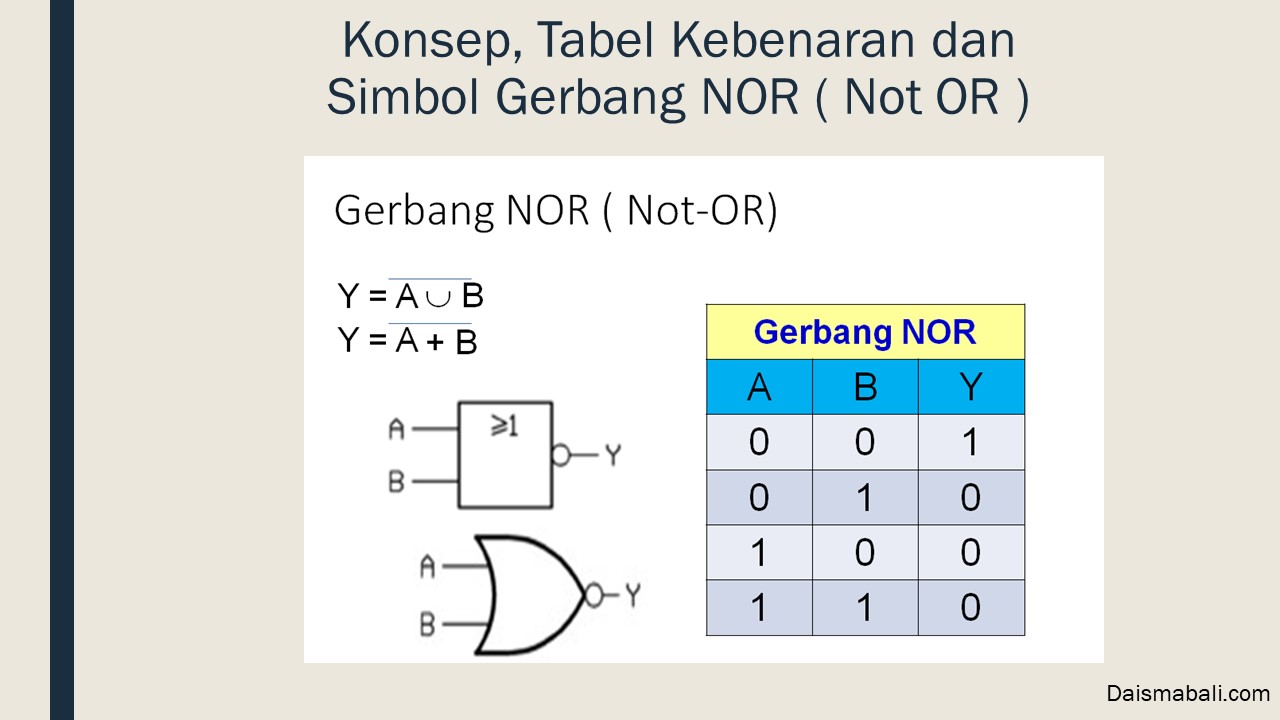

Gerbang NOR

Gerbang NOR ( Not OR ) adalah gerbang yang Akan membalikkan Nilai dari Hasil Gerbang OR. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika NOR dalam sistem digital :

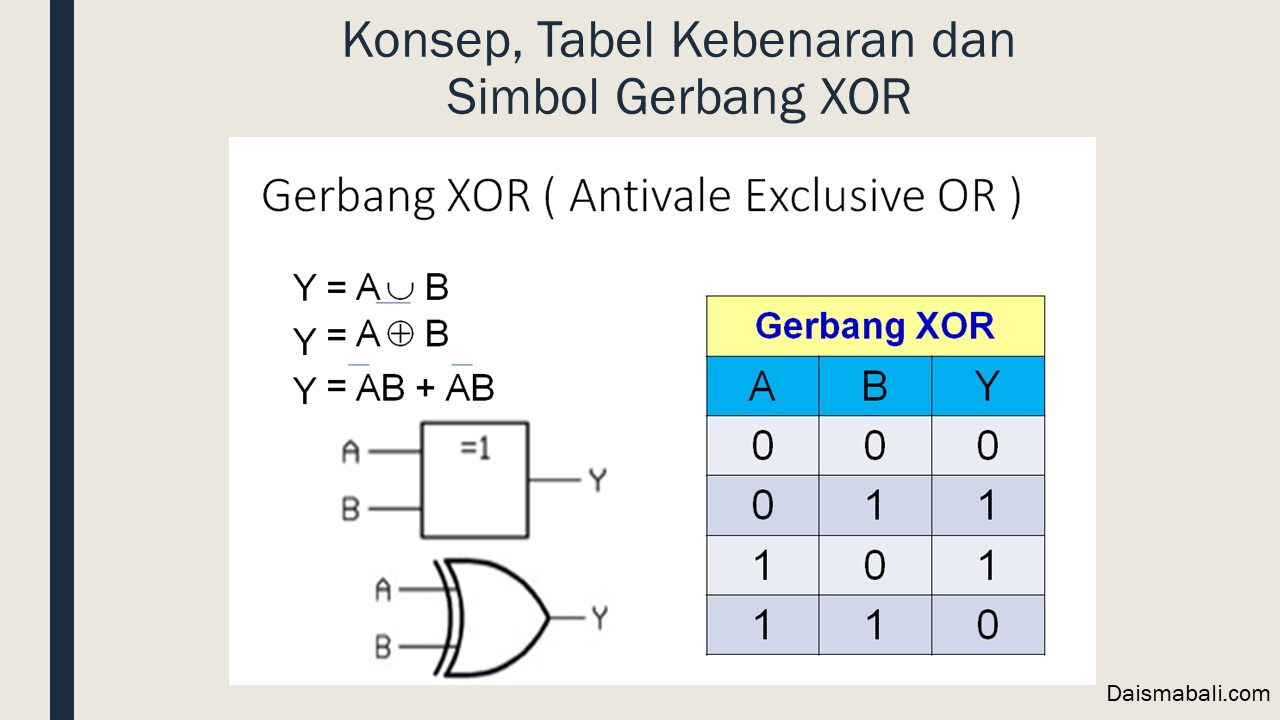

Gerbang XOR / EXOR

Gerbang XOR ( Antivale Exclusive OR ) adalah gerbang yang Akan menghasilkan nilai 1 / benar apabila semua inputan mempunyai nilai logika yang berbeda, jika Inputannya sama maka akan memberikan hasil 0 / salah. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika XOR dalam sistem digital :

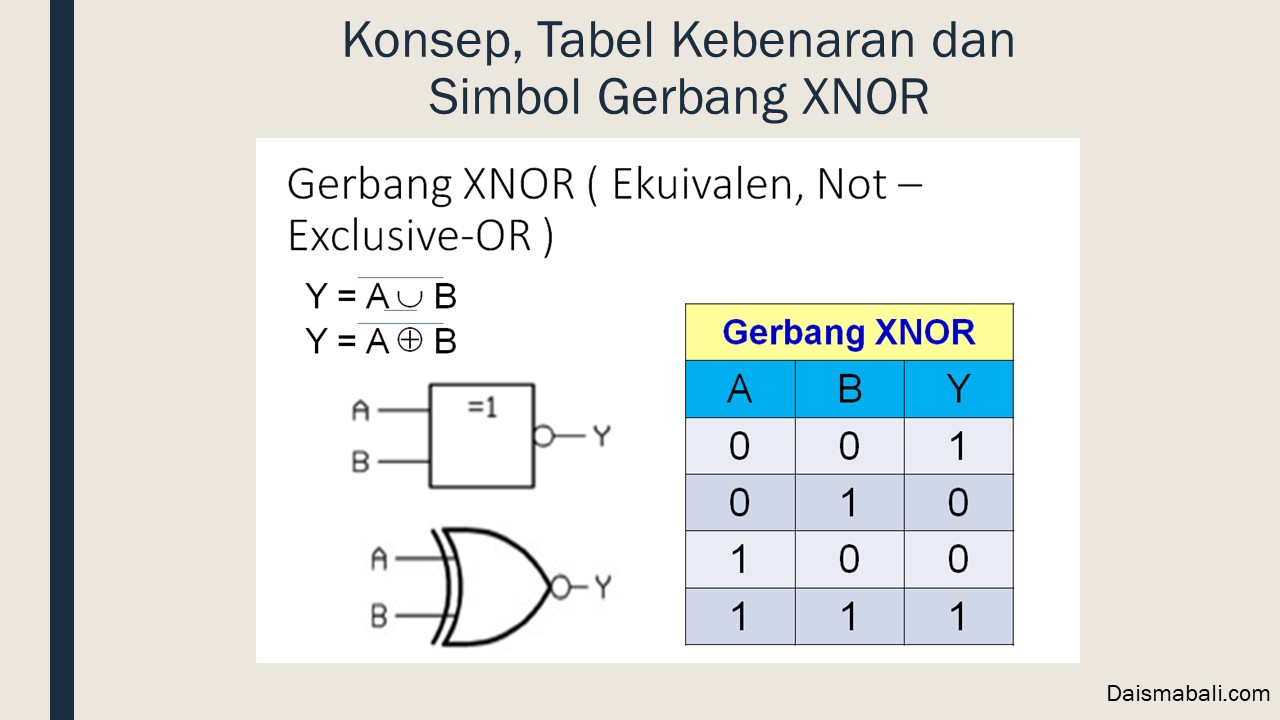

Gerbang XNOR / EXNOR

Gerbang XNOR ( Not Exclusive OR ) adalah gerbang yang Akan membalikkan hasil dari Gerbang XNOR. Berikut Contoh , Tabel Kebenaran dan Simbol Gerbang Logika XNOR dalam sistem digital :

Demikian Pembahasan mengenai Gerbang Logika Dasar Berserta Simbol - Simbolnya dalam Sistem Digital. Semoga bermanfaat untuk Anda Kedepannya. Terima Kasih

Referensi :

  1. Tocci, Ronald J., Digital System : Principles and Applications, 7/ed, Prentice-Hall International, Inc., New Jersey, 1991
  2. M. Morris Mano, Digital Design, Prentice – Hall
  3. Sumarna, Elektronika Digital : Konsep Dasar dan Aplikasinya, Graha Ilmu, Yogyakarta, 2006.
  4. Kleitz, William, Digital Electronics : A Practical Approach, Prentice-Hall International, Inc., New Jersey, 1996.
  5. Greenfield, Joseph D., Practical Digital Design Using ICs, 2/ed, Regents/Prentice Hall, Englewood Cliffs, New Jersey, 1994
